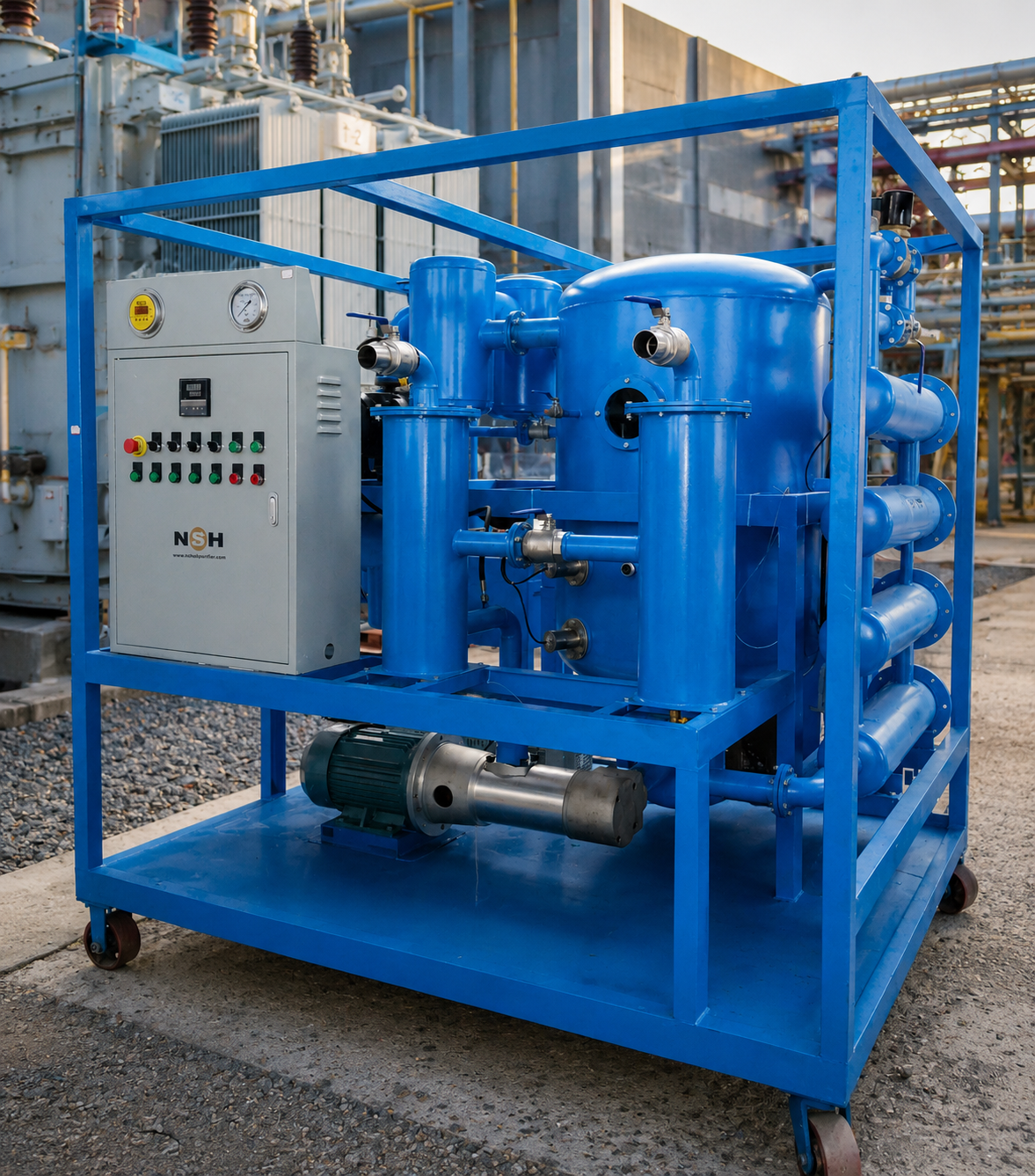

Σύστημα καθαρισμού ελαίου διπλού σταδίου μετασχηματιστή κενού 6000 L/h για ηλεκτρονική συντήρηση υποσταθμού 380V 50Hz

Σύστημα καθαρισμού πετρελαίου διπλού σταδίου μετασχηματιστή κενού 6000 L/h

Το VFD-100 είναι ένα σύστημα διπλού σταδίου καθαρισμού ελαίου μετασχηματιστή κενού σχεδιασμένο για συνεχή λειτουργία σε απευθείας σύνδεση στη συντήρηση μετασχηματιστή υποσταθμού.000 λίτρα ανά ώρα, συνδυάζει αφυδάτωση υψηλού κενού, πολυεπίπεδο λεπτού φιλτραρίσματος και ταχεία αποξείδωση σε ένα ενιαίο ολοκληρωμένο πατινάζ για την αποκατάσταση και τη διατήρηση του μονωτικού ελαίου σύμφωνα με τα πρότυπα υπηρεσίας IEC 60422.

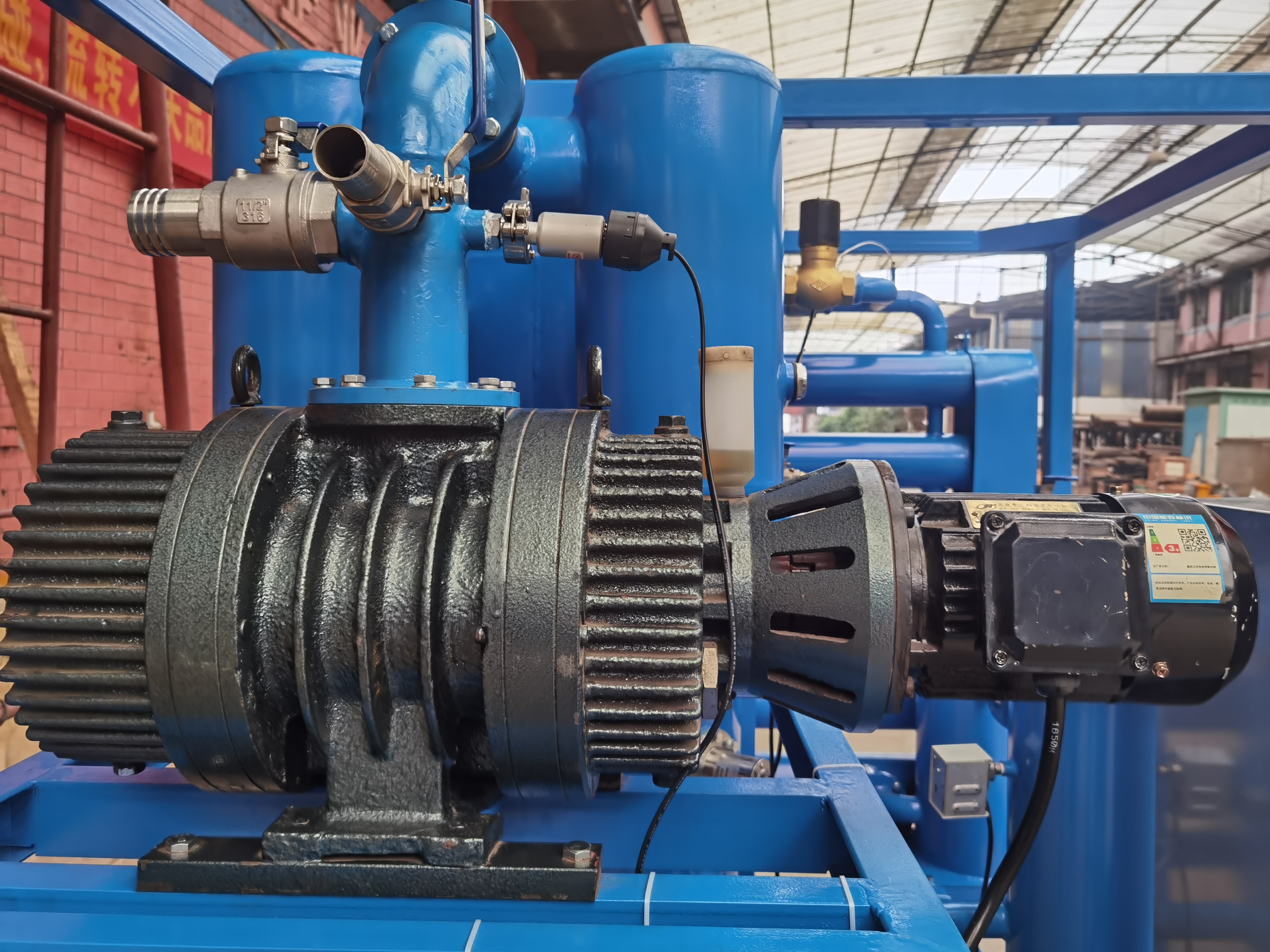

Τεχνολογία διπλού σταδίου αποξυδάτωσης υπό κενό

Σε αντίθεση με τα μονόστασια συστήματα κενού που βασίζονται σε έναν μόνο θάλαμο διαστολής, το VFD-100 χρησιμοποιεί μια διαδικασία διαχωρισμού κενού δύο σταδίων.το έλαιο διασκορπίζεται σε λεπτή ταινία σε δομημένη συσκευασία με σχέση επιφάνειας προς όγκο που υπερβαίνει τα 250 m2/m3 υπό κενό ≤ 200 PaΤο δεύτερο στάδιο λειτουργεί σε τελικό κενό ≤ 5 Pa, στοχεύοντας τη διαλυμένη υγρασία σε μοριακό επίπεδο.Με αυτή την σταδιακή προσέγγιση επιτυγχάνεται περιεκτικότητα υγρασίας ≤ 5 ppm μετά την επεξεργασία (μέθοδος ASTM D1533 Karl Fischer) από συνθήκες εισόδου έως και 50-80 ppm., χωρίς να υπερβαίνει θερμοκρασία θέρμανσης του ελαίου 65°C ̇ πολύ κάτω από το όριο θερμικής αποδόμησης για τα ναφθηνικά και παραφινικά ορυκτά έλαια.

Σχεδιασμένο για λειτουργία ηλεκτρονικού υποσταθμού

Το σύστημα είναι διαμορφωμένο για μόνιμη ή ημι-μόνιμη εγκατάσταση στον υποσταθμό, επιτρέποντας τον καθαρισμό πλευρικής ροής ενώ ο μετασχηματιστής παραμένει ενεργοποιημένος.Ένας κυκλώνας παράκαμψης με βαλβίδα αντλεί 5% έως 15% του συνολικού όγκου πετρελαίου από την κατώτερη βαλβίδα αποστράγγισης του μετασχηματιστή και επιστρέφει το καθαρό πετρέλαιο στον συντηρητή ή την πύλη κορυφήςΗ συνεχής αυτή κυκλοφορία διατηρεί τη διηλεκτρική αντοχή του ελαίου ≥ 75 kV (ASTM D877, διαφορά 2,5 mm) και την υγρασία ≤ 5 ppm σε συνεχή βάση.εξάλειψη της ανάγκης για περιοδικές εκστρατείες επεξεργασίας εκτός σύνδεσης που απαιτούν απενεργοποίηση του μετασχηματιστή.

Αρχιτεκτονική πολυεπίπεδου διήθησης

Η ρύπανση από σωματίδια ελέγχεται μέσω τριών σταδίων διήθησης:

• Πρωταρχικό φίλτρο:Δίκτυο από ανοξείδωτο χάλυβα μήκους 100 μm (304 βαθμός), καθαρίσιμο και επαναχρησιμοποιήσιμο, τοποθετημένο ανωτέρω της αντλίας τροφοδοσίας για την προστασία των συστατικών της κατωτέρω από μεγάλα συντρίμμια.
• Δευτερεύον φίλτρο:10 μm ονομαστικό βάθος φυσίγγιο κατασκευασμένο από μέσο μικρογυάλινης ινών, απομακρύνοντας το μεγαλύτερο μέρος των αιωρούμενων στερεών ουσιών και μειώνοντας το φορτίο των ρύπων στο τελικό στάδιο.
• Τελικό φίλτρο:1 μm απόλυτη ονομαστική φυσίγγια (β1 ((C) ≥ 200 σύμφωνα με το ISO 16889), εγκατεστημένη κατωτέρω των θαλάμων κενού και αμέσως ανωτέρω της έξοδος του ελαίου.Αυτό το τελευταίο στάδιο παρέχει τάξη καθαρότητας του ελαίου της τάξης 6 ή υψηλότερη από την τάξη NAS 1638.

Δυναμικότητα απογοητεύσεως

Περιεκτικότητα σε διάλυτο αέριο στο λάδι μετασχηματιστή, συμπεριλαμβανομένου οξυγόνου, αζώτου, μονοξειδίου του άνθρακακαι το ακετυλένιο επηρεάζουν άμεσα τις διηλεκτρικές ιδιότητες και χρησιμεύουν ως διαγνωστικός δείκτης για αρχικά σφάλματαΤο σύστημα κενού VFD-100 μειώνει τη συνολική περιεκτικότητα σε αέριο σε ≤ 0,1% κατά όγκο (ASTM D3612), αποκαθιστώντας την ικανότητα απορρόφησης αερίου του ελαίου και βελτιώνοντας την διηλεκτρική αντοχή των παλμών.Για μετασχηματιστές με αποτελέσματα DGA (Αναλύσεις διαλυμένων αερίων) που δείχνουν θερμική βλάβη ή δραστηριότητα μερικής εκφόρτισης, η λειτουργία αποαεριοποίησης είναι ένα κρίσιμο βήμα πριν από την επαναπαραγωγή δειγμάτων για την επανακαθορισμό της τάσης.

Έλεγχος θέρμανσης και θερμοκρασίας

Το πετρέλαιο θερμαίνεται σταδιακά μέσω θερμαντήρα χάλυβα από ανοξείδωτο χάλυβα με συνολική ισχύ θέρμανσης 90 kW. Η θερμοκρασία ρυθμίζεται από ελεγκτή PID με ακρίβεια σταθερής κατάστασης ± 1 °C,διατήρηση του ελαίου σε θερμοκρασία 55-65°C για τη βέλτιστη αποξυδάτωσηΤα θερμαντικά στοιχεία είναι κατασκευασμένα από ατσάλι 316L περιβαλλόμενο με σύρμα αντίστασης Incoloy 800.για συνεχή λειτουργία με λάδι μετασχηματιστή σε θερμοκρασία σχεδιασμού.

Έλεγχος και παρακολούθηση

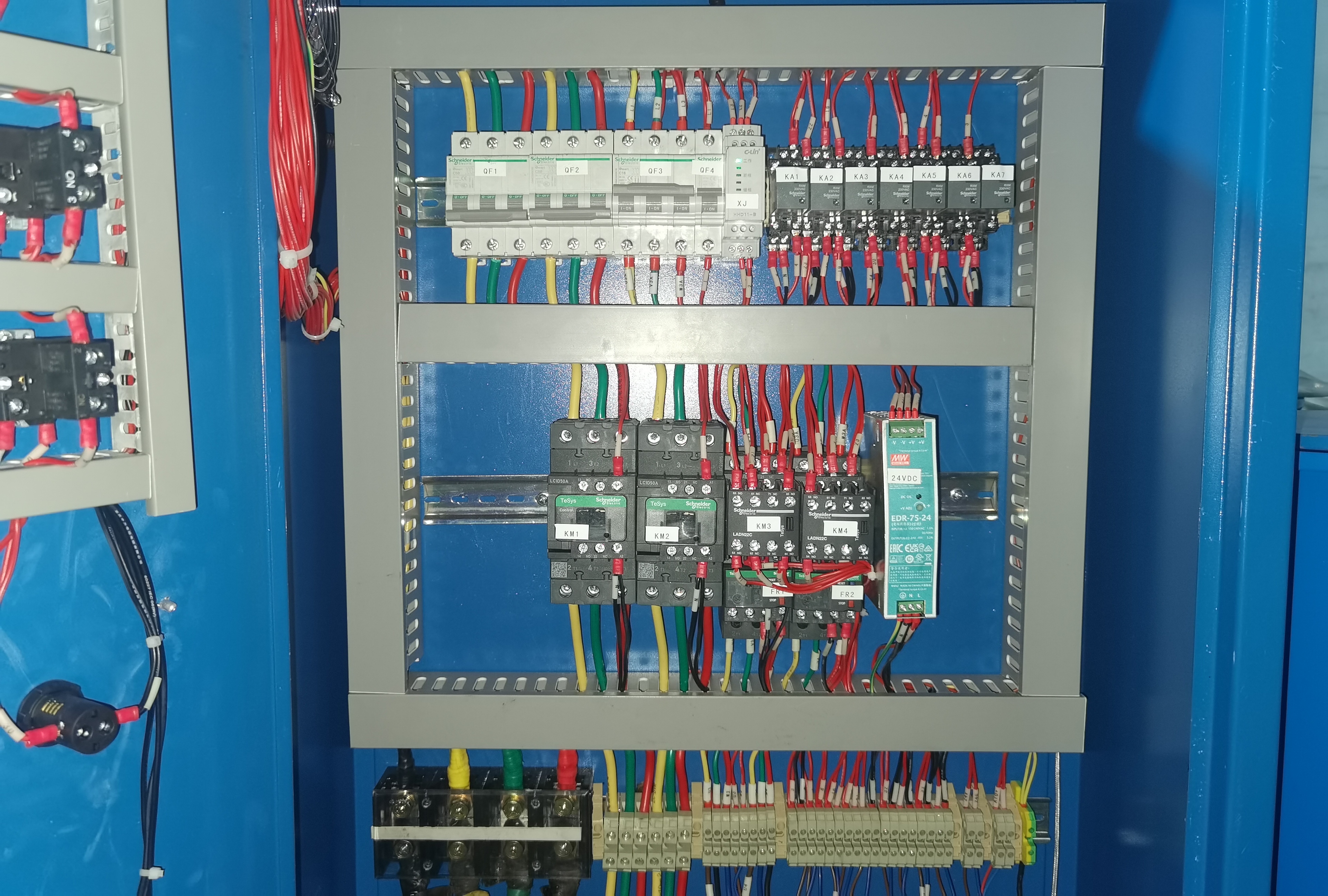

Το σύστημα λειτουργεί μέσω ενός πίνακα ελέγχου PLC με οθόνη αφής HMI 7 ιντσών.και διαφορική πίεση σε κάθε στάδιο φίλτρου (kPa)Τα προγραμματιζόμενα όρια συναγερμού ενεργοποιούν οπτικούς και ακουστικούς συναγερμούς για υψηλή διαφορική πίεση του φίλτρου (που υποδεικνύει το φορτίο του στοιχείου), χαμηλό κενό και συνθήκες υπερθερματισμού.Μια σειρά αυτόματης διακοπής προστατεύει την αντλία κενού και τον θερμαντήρα πετρελαίου σε περίπτωση απώλειας ισχύος ή κρίσιμων συνθηκών συναγερμού.

Κατασκευή και υλικά

Πεδίο εφαρμογής

Το σύστημα αυτό είναι κατάλληλο για ορυκτά μονωτικά έλαια σύμφωνα με την IEC 60296 (κλάση I και II) και είναι κατάλληλο για μετασχηματιστές με ονομαστική ισχύ έως 100 MVA σε 69-220 kV στις ακόλουθες εφαρμογές:

• Νέα εγκατάσταση πετρελαίου: αφυδάτωση και αποαέρια πριν από την πρώτη γέμιση
• Καθαρισμός σε λειτουργία: συντήρηση της πλευρικής ροής σε απευθείας σύνδεση για τη διατήρηση των διηλεκτρικών ιδιοτήτων
• Επεξεργασία μετά την επισκευή: αναμόρφωση του ελαίου μετά τη συντήρηση του μετασχηματιστή ή την εσωτερική επιθεώρηση
• Αποξυδάτωση μετασχηματιστή: συνδυασμός καθαρισμού πετρελαίου και αποξήρανσης μετασχηματιστή μέσω κυκλοφορίας θερμού πετρελαίου

Προαιρετικές διαμορφώσεις

• Τροχαία έκδοση σε ρυμουλκούμενο με ενσωματωμένη γεννήτρια ντίζελ για χρήση στο πεδίο
• Ενότητα πρόσθετης αναγέννησης με στήλες Fuller's earth για ανάκτηση αριθμού οξέων και χρώματος
• Απομακρυσμένη παρακολούθηση μέσω 4G/Ethernet με καταγραφή δεδομένων σε σύννεφο
• Πιστοποίηση ανθεκτικής σε έκρηξη ATEX/IECEx ζώνης 2 για πετροχημικές και υπεράκτιες εγκαταστάσεις
• Προσαρμοσμένες διαμορφώσεις τροφοδοσίας: 415V 50Hz, 440V 60Hz, 480V 60Hz τριφασική
